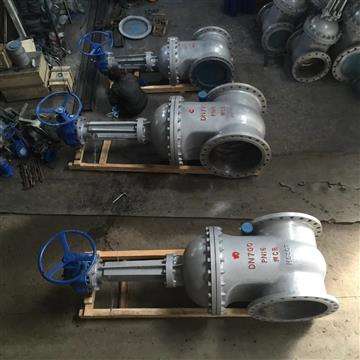

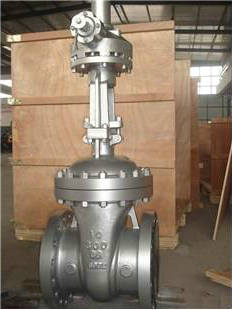

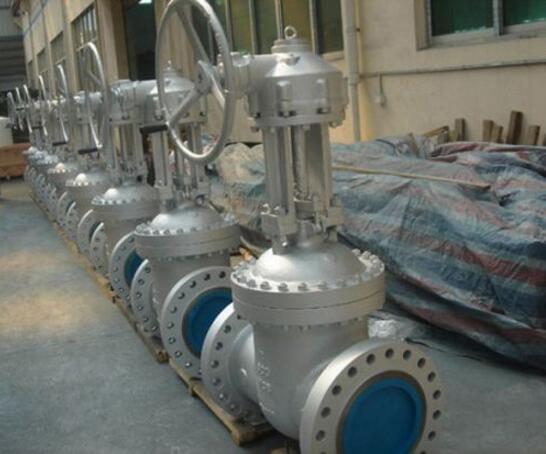

傘齒輪閘閥

產品名稱：日韓豐滿少婦無碼內射:傘齒輪閘閥
產品型號：Z541H
產品口徑：DN350-600mm
產品壓力：1.6-6.4Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造有限公司主要(yao)生(sheng)產傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)，可提供傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)價格，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)說明書，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)實(shi)物圖，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)結構(gou)圖，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)外(wai)形尺寸，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)執行標準，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)工作(zuo)原理，傘(san)(san)齒(chi)(chi)輪(lun)(lun)(lun)閘(zha)(zha)閥(fa)(fa)(fa)(fa)作(zuo)用(yong)特(te)點(dian)。

傘齒輪閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量，閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道

傘齒輪閘閥用途：

高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

傘齒輪法蘭閘閥主要特點及用途：

1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料板、密封可靠、操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。

5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

傘齒輪法蘭閘閥設計、制造標準：

1、設計制造按GB/T12234-89

2、結構長度按GB/T12221-89

3、法蘭連接尺寸按：JB/T79-94

4、閥門檢查和試驗按GB/T13927-92

傘齒輪閘閥Z541H-16C外形尺寸表：

零件名稱	材料	零件名稱	材料
閥體	WCB A105 Cr5Mo ZGCr18Ni9Ti	閥蓋	WCB A105 Cr5Mo ZGCr18Ni9Ti
支架	WCB A105 Cr5Mo ZGCr18Ni9Ti	閘板	WCB 25 Cr5Mo ZGCr18Ni9Ti
閥桿	2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti	閥座	25 25 304 304
密封環	304、增強柔性石墨	填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

公稱通徑 DN(mm)	尺寸(mm) 1.6Mpa 2.5MPa
公稱通徑 DN(mm)	L	D	D1	D2	b	f	Z-d	H2	D2	齒輪裝置
300	500	460	410	375	40	3	12-25	1310	310	BA-0
350	550	520	470	435	34	4	16-25	1468	310	BA-0
400	600	580	525	485	36	4	16-30	1780	460	BA-1
450	650	640	585	545	40	4	20-30	1880	460	BA-1
500	700	705	650	608	44	4	20-34	2110	460	BA-2
600	800	840	770	718	48	5	20-41	2410	460	BA-2
