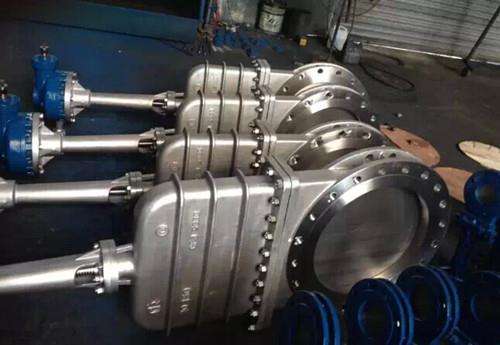

暗桿刀形閘閥

產品名稱：日韓豐滿少婦無碼內射:暗桿刀形閘閥
產品型號：PZ75H
產品口徑：DN50-1200mm
產品壓力：1.6MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限公司主要生產暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)，可提供暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)價(jia)格(ge)，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)說明(ming)書(shu)，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)實物圖，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)結構圖，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)外形(xing)(xing)尺寸，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)執行標準，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)工(gong)作原理(li)，暗(an)桿(gan)(gan)刀(dao)形(xing)(xing)閘(zha)閥(fa)(fa)作用特(te)點(dian)。

暗桿刀形閘閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

暗桿刀形閘閥主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

暗桿刀形閘閥主要外形及連接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450	32-M48	800
