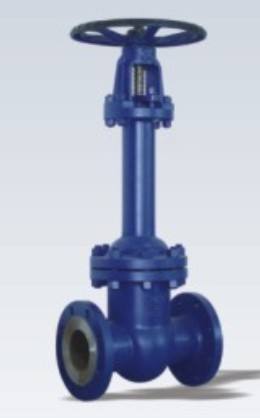

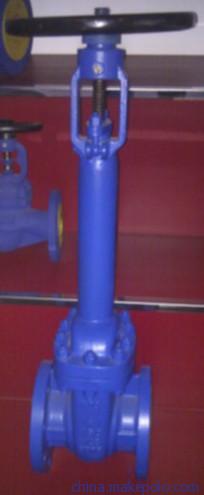

國標波紋管閘閥

產品名稱：日韓豐滿少婦無碼內射:國標波紋管閘閥
產品型號：WZ41H
產品口徑：DN15-350mm
產品壓力：1.6-16MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造(zao)有(you)限公(gong)司(si)主要(yao)生產國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)，可提供國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)價格，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)說明書(shu)，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)實(shi)物圖(tu)，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)結構圖(tu)，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)外形尺寸(cun)，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)執行(xing)標(biao)(biao)(biao)準(zhun)，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)工作原理，國(guo)標(biao)(biao)(biao)波(bo)(bo)(bo)紋(wen)(wen)(wen)管(guan)(guan)閘(zha)(zha)閥(fa)(fa)(fa)作用特點。

國標波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。國標波紋管閘閥的主要特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。

■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
■閥門采用標準：

設計制造標準：GB12234、API6D；

結構長度標準：GB1221、ANSI B16.10；

法蘭標準：JB79、ANSI B16.5；

檢驗試驗標準：GB12937、API 598

國標波紋管閘閥主要零部件材質：

序號	名稱	材質
1	閥體	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	墊片	柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7	閥蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB QT400-18

國標波紋管閘閥技術規范：

結構形式	BB-BG-OS & Y
驅動方式	手動
驅動方式	電動
設計標準	GB12234
結構長度	GB12221
連接法蘭	GB9113、JB79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

國(guo)標波紋(wen)管閘閥(fa)連接尺寸(cun)及重量(liang)PN16

型號	WZ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	43	57	73	105	150	190	270	380	480

國標波紋管閘閥連接尺寸及重量PN25

型號	WZ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	17	23	34	50	65	82	115	165	210	300	420	540

國標波紋管閘閥連接尺寸及重量PN40

型號	WZ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560
