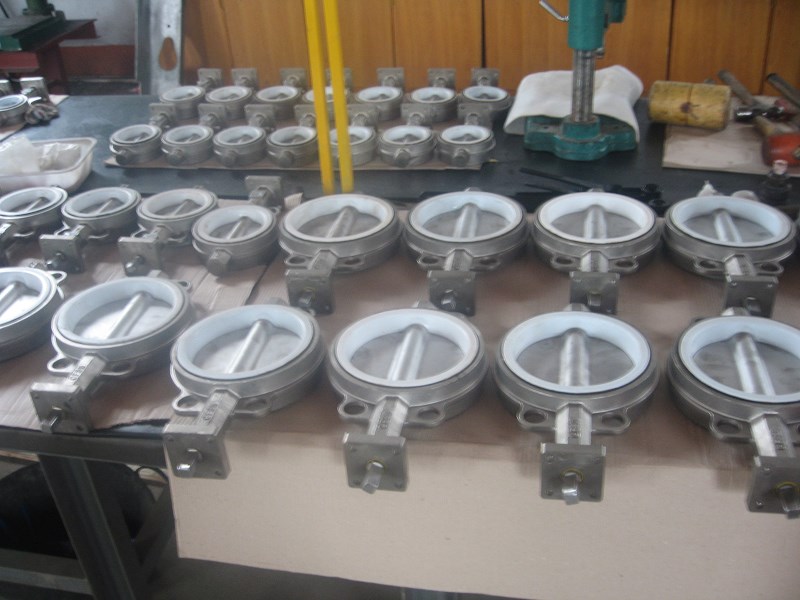

不銹鋼手動蝶閥
- 產品名稱:日韓豐滿少婦無碼內射:不銹鋼手動蝶閥
- 產品型號:D71X
- 產品口徑:DN15-300mm
- 產品壓力:1-1.6MPa
- 產品材質:不銹鋼、304、316
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)盛閥(fa)門制造有(you)限公司(si)主要(yao)生產不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa),可(ke)提供(gong)不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)價格,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)說明書(shu),不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)實物圖,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)結構圖,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)外形尺寸,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)執行標準,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)工作原理,不銹(xiu)鋼(gang)手(shou)動蝶(die)(die)(die)(die)閥(fa)作用特點。
不銹鋼手動蝶閥產品說(shuo)明:
1、本閥(fa)采用雙(shuang)偏心(xin)結構,具有越關越緊的密封(feng)功(gong)能,密封(feng)性(xing)能可靠(kao)。
公稱通經DN(mm) | 對夾式50-300 | 法蘭式50~2000 | |
公稱藥理PN(MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 |
零件名稱 | 材料 |
閥體 | 304、WCB、QT450-10、HT200、HT250 |
蝶板 | 304、WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
不銹鋼手動蝶(die)閥主(zhu)要外型尺寸:
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
