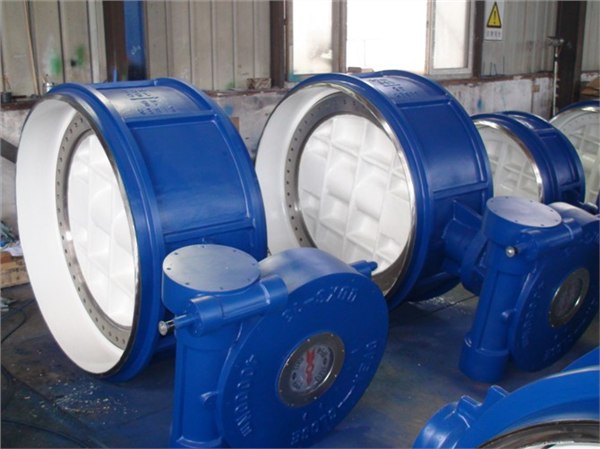

焊接式硬密封蝶閥

產品名稱：日韓豐滿少婦無碼內射:焊接式硬密封蝶閥
產品型號：D363H
產品口徑：DN100-1400mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門(men)制造有限(xian)公司主要生產焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)，可提供焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)價格，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)說(shuo)明(ming)書(shu)，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)實物(wu)圖(tu)，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)結構圖(tu)，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)外形尺寸，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)執行標準，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)工作原理，焊(han)(han)(han)(han)接(jie)(jie)(jie)式(shi)(shi)(shi)硬(ying)(ying)(ying)(ying)密(mi)(mi)(mi)(mi)封(feng)蝶(die)(die)閥(fa)作用特點。

焊接式硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

焊接式硬密封蝶閥主要性能參數:

公稱通徑	DNmm	100～1400
公稱壓力	PNMPa	1.0	1.6	2.5	4.0
試驗壓力 PsMPa	強度試驗	1.5	2.4	3.75	6.0
	密封試驗	1.1	1.76	2.75	4.4
	氣密封試驗	O．5～0.8 MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	-196℃～≤600℃

焊接式硬密封蝶閥主要零部件材料:

名稱	材料
閥體	碳鋼、不銹鋼、鉻鉬釩鋼
閥板	碳鋼、不銹鋼、鉻鉬釩鋼
閥桿	2Cr13不銹鋼、鉻鉬釩鋼
密封圈	不銹鋼、軟硬層疊式金屬片
閥座	不銹鋼、堆司太立等硬質合金
填料	柔性石墨

注：工作溫度在 -196 ℃時采用長頸結構， H1可以根據用戶需求決定，并在型號前加 “ D ” 。

焊接(jie)式硬密封蝶(die)閥D363H、D663H、D963H連接(jie)尺(chi)寸(cun):

通徑		主要尺寸			1．OMPa	1.6MPa	2.5MPa	4.0MPa
mm	inch	L	H	H 7	D	D	D	D
100	4	190	115	255	112	112	114	116
125	5	200	130	295	138	138	140	142
150	6	210	145	310	162	164	166	168
200	8	230	175	380	212	214	216	219
250	10	250	210	400	263	265	267	271
300	12	270	235	460	314	316	318	322
350	14	290	270	510	364	367	370	374
400	16	310	300	545	415	418	421	426
450	18	330	330	620	466	469	472	477
500	20	350	370	650	516	519	522	528
600	24	390	430	680	617	620	525	632
700	28	430	470	780	719	722	728	835
800	32	470	530	860	820	823	830	841
900	36	510	580	900	92	924	931	945
1000	40	550	650	980	1022	1026	1034	1048
1200	48	630	765	1100	1222	1229	1240	1257
