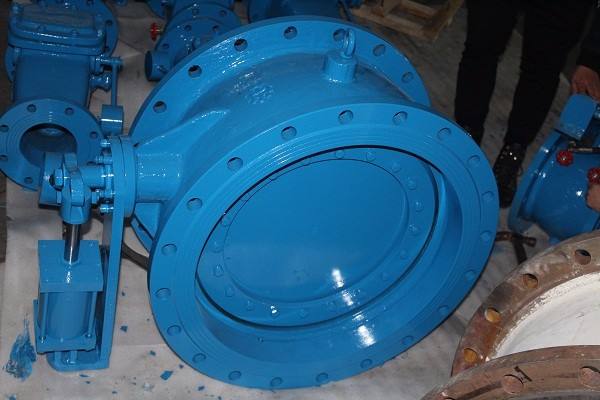

液控緩閉止回蝶閥

產品名稱：日韓豐滿少婦無碼內射:液控緩閉止回蝶閥
產品型號：DX7K41H-6/10Z
產品口徑：DN500-2000mm
產品壓力：1-2.5MPa
產品材質：鑄鐵、鑄鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門(men)制造(zao)有限(xian)公司主要生產(chan)液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)，可(ke)提供(gong)液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)價格，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)說明書，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)實物圖(tu)，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)結構圖(tu)，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)外形(xing)尺寸(cun)，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)執行標準，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)工作(zuo)原理，液控(kong)(kong)(kong)緩(huan)(huan)(huan)(huan)閉(bi)(bi)(bi)止回(hui)(hui)(hui)(hui)蝶(die)(die)閥(fa)(fa)作(zuo)用特點。

液控緩閉止回蝶閥是目前用于水輪機進口處的關鍵控制設備，具有良好的密封、調節性能，該閥是本公司近年研制開發的新產品，通過對多種國內外同類產品進行認真考察與研究，創造了獨具特色的以三偏心為基本結構型式的液控蝶閥，經實地應用，操作系統運行良好，本蝶閥除了具有三偏心結構優點外還具備以下明顯優勢與特色。自動保壓液控緩閉止回蝶閥,保壓液控緩閉止回蝶閥,止回蝶閥。

1、本閥的驅動系統為中同壓兩級驅動裝置，該裝置體積小而蝶閥啟閉速度的調控范圍大，初開啟段為高壓小流量控制，使蝶閥開啟瞬間狀態平緩，無劇烈波動，完全消除系統內的水錘隱患，然后將切入較快的轉動角速度，液壓缸將以設定的理想推力與速度將蝶板平穩打開。
2、本蝶閥的安裝位置通常為橫向臥式，蝶板偏離位置的合理擺放可使蝶板充分利用管道內的動水力矩驅動蝶板的順利關閉，本閥的安裝位置將體現動水力矩與重錘力矩的共同作用效果，隨著關閉轉角的逐步完成，動水力矩將趨于減小，重錘力矩將使關閉瞬間變的緩慢而平穩，從而嚴格杜絕了水錘現象的發生，零泄漏的密封效果將在這一合理嚴密的控制系統中得以可靠實現。
3、本閥的電液控制系統具有遠程控制功能，蝶板任意速度的開啟與關閉以及任意位置的鎖定均可通過設計合理的各類液壓控制閥輕松實現。
4、本閥配有手動油泵，在系統因故而斷電時仍可正常關閉或打開蝶閥。

二、液控緩閉止回蝶閥性能：

型號	公稱壓力（MPa）		實驗壓（MPa）			適用溫度（℃）		適用介質
			殼體實驗		密封試驗
KD741H-6C	0.6		0.9		0.66	≤65		水
KD741H-10C	1.0		1.5		1.1
項目				公稱通徑
				DN≤1000			DN≥1400
開閥時間（S）				10~60可調			15~60可調
關閥時間(S)		快關		1.2~25可調			2~30可調
		慢關		2~60可調			4~60可調
關閥角度（°）		快關		60°±10°
		慢關		25°±10°

三、液控緩閉止回蝶閥主要零件材料：

名稱型號	閥體	蝶板	蝶板密封圈	閥桿	閥座	填料
DX7K41H-6/10 Z	灰鑄鐵	球墨鑄鐵	丁腈橡膠	鉻不銹鋼	銅合金	O型橡膠圈
DX7K41H-6/10 C	碳鋼	碳鋼	不銹鋼	鉻不銹鋼	不銹鋼	柔性石墨

四、液控緩(huan)閉(bi)止回蝶閥(fa)KD7K41X型自動保壓(ya)液控緩(huan)閉(bi)止回蝶閥(fa)主要外形尺寸及重(zhong)量：

公稱通徑（mm）	主要外形尺寸（mm）						重量（kg）
公稱通徑（mm）	L	L1	E	E1	H	H1	重量（kg）
500	350	800	1442	920	420	1100	1500
600	390	800	1634	1200	440	1500	1800
700	430	800	1728	1200	500	1200	2000
800	470	800	2000	1200	510	1210	2500
900	510	800	2130	1200	570	1270	3000
1000	550	800	2410	1300	620	1620	3000
1200	630	800	2600	1355	710	1710	4200
1400	710	800	2825	1355	820	1820	4900
1600	790	890	3141	1355	920	1920	5900
1800	870	890	3423	1760	1035	2035	6300
2000	950	890	3623	1860	1150	2140	6170
