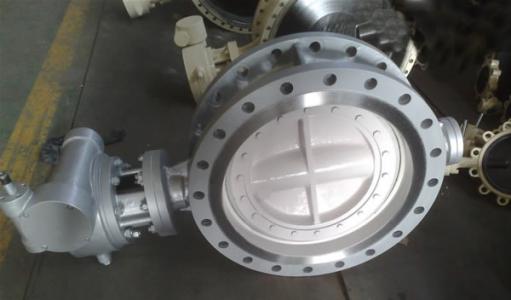

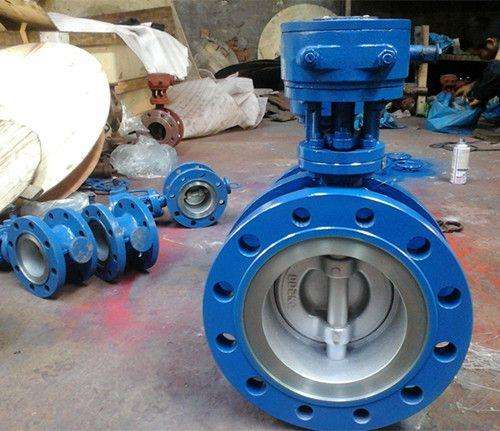

美標法蘭蝶閥

產品名稱：日韓豐滿少婦無碼內射:美標法蘭蝶閥
產品型號：815、830系列
產品口徑：DN50-900mm
產品壓力：150-300LB
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制(zhi)造有(you)限公司主要生產美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)，可提供(gong)美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)價格，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)說明(ming)書(shu)，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)實物(wu)圖(tu)，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)結構圖(tu)，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)外形尺寸，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)執行(xing)標準，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)工(gong)作(zuo)(zuo)原(yuan)理，美標法(fa)(fa)蘭(lan)(lan)蝶(die)閥(fa)(fa)(fa)(fa)作(zuo)(zuo)用(yong)特點。

美標法蘭蝶閥815、830系(xi)(xi)列(lie)主要(yao)結構特征為對(dui)夾式和法蘭式三偏心結構，而815、830L系(xi)(xi)列(lie)蝶閥的主要(yao)結構特征為閥體周邊帶(dai)(dai)凸而且設計成帶(dai)(dai)螺孔(kong)單法蘭結構，815、830系(xi)(xi)列(lie)蝶閥廣泛應用于(yu)石(shi)油、化工及工業環保(bao)水(shui)處(chu)理、高層建筑，給排水(shui)等管道(dao)上。

其特點為：

由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。

設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992

壓力試驗: API 598-82

美標法蘭蝶閥主要技術參數：

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2"～36"	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
試驗壓力	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

美標法蘭蝶閥主要零件的材質：

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

美標法蘭蝶閥815W系列：

公稱通徑		結構長度（標準值）		外形尺寸（參考值）		連接尺寸（標準值）					參考重量（kg）
公稱通徑		L	L1	H	H0	D	D1	D2	M	Z-d	參考重量（kg）
2"	50	43	108	110	345	152	120.5	92	M18	4-19	9
3"	80	49	114	125	380	190	152.5	127	M18	4-19	11
4"	100	56	127	145	415	229	190.5	157	M18	8-19	13
5"	125	64	140	165	455	254	216	186	M20	8-22	16
6"	150	70	140	175	545	279	241.5	216	M20	8-22	26
8"	200	71	150	210	645	343	298.5	270	M20	8-22	34
10"	250	76	160	250	695	406	362	324	M24	12-25	51
12"	300	86	178	285	830	483	432	381	M24	12-25	72
14"	350	92	190	320	900	533	476	413	M27	12-29	106
16"	400	102	216	355	980	597	540	470	M27	16-29	133
18"	450	114	222	380	1030	635	578	533	M30	16-32	176
20"	500	127	229	415	1110	699	635	584	M30	20-32	190
24"	600	154	267	475	1305	813	749.5	692	M33	20-35	394
30"	750	165	292	580	1525	985	914	857	M33	28-35	476
32"	800	190	318	630	1585	1060	978	914	M39	28-41	618
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41	762

美標法蘭蝶閥815L系列：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）				參考重量（kg）
公稱通徑		L	H	H0	D1	D2	M	Z-d	參考重量（kg）
6"	150	70	175	545	241.5	216	M20	8-22	28
8"	200	71	210	615	298.5	270	M20	8-22	36
10"	250	76	250	695	362	324	M24	12-25	53
12"	300	86	285	830	432	381	M24	12-25	74
14"	350	92	320	900	476	413	M27	12-29	110
16"	400	102	355	980	540	470	M27	16-29	138
18"	450	114	380	1030	578	533	M30	16-32	180
20"	500	127	415	1110	635	584	M30	20-32	196
24"	600	154	475	1305	749.5	692	M33	20-35	400
30"	750	165	580	1525	914	857	M33	28-35	482
36"	900	203	680	1765	1085	1022	M39	32-41	488

美標法蘭蝶閥830W系列：

公稱通徑		結構長度（標準值）		外形尺寸（參考值）		連接尺寸（標準值）					參考重量（kg）
公稱通徑		L	L1	H	H0	D	D1	D2	M	Z-d	參考重量（kg）
2"	50	43	108	110	345	165	127	92	M18	8-19	9	20
3"	80	49	114	125	380	210	168	127	M20	8-22	12	29
4"	100	56	127	145	415	254	200	157	M20	8-22	13	35
5"	125	64	140	165	455	279	235	186	M20	8-22	18	40
6"	150	70	140	175	545	318	270	216	M20	12-22	28	81
8"	200	71	150	210	645	381	330	270	M24	12-26	37	94
10"	250	76	160	250	695	445	387	324	M27	16-29	56	158
12"	300	86	178	285	830	521	451	381	M30	16-32	79	183
14"	350	92	190	320	900	584	514	413	M30	20-32	116	239
16"	400	102	216	355	980	648	571	470	M33	20-35	146	302
18"	450	114	222	380	1030	711	628	533	M33	24-35	193	346
20"	500	127	229	415	1110	775	686	584	M33	24-35	209	434
24"	600	154	267	475	1305	914	813	692	M39	24-41	433	638
30"	750	165	292	580	1525	1092	997	857	M45	28-49	523	788
36"	900	203	330	680	1765	1270	1168	1022	M50	32-53	838	1146

美標法蘭蝶閥830L系列：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）		連接尺寸（標準值）				參考重量（kg）
公稱通徑		L	H	H0	D1	D2	M	Z-d	參考重量（kg）
6"	150	76	175	545	270	216	M20	12-22	29
8"	200	89	210	615	330	270	M24	12-26	38
10"	250	114	250	695	387	324	M27	16-29	58
12"	300	114	285	830	451	381	M30	16-32	81
14"	350	127	320	900	514	413	M30	20-32	119
16"	400	140	355	980	591	470	M33	24-35	149
18"	450	152	380	1030	628	533	M33	24-35	198
20"	500	152	415	1110	686	584	M33	24-35	215
24"	600	178	475	1305	813	692	M39	24-41	436
30"	750	229	580	1525	997	857	M45	28-49	528
36"	900	241	680	1765	1168	1022	M50	32-52	843
