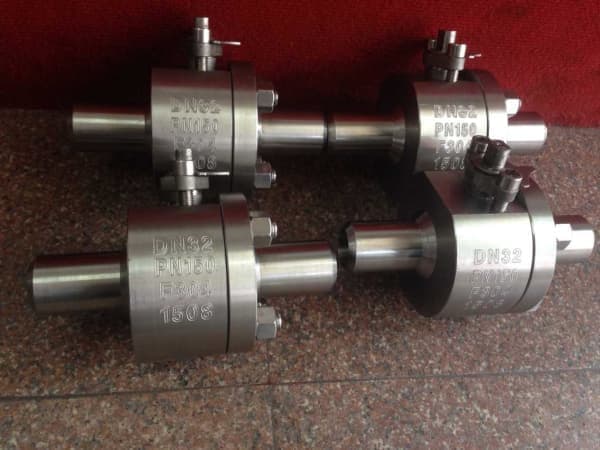

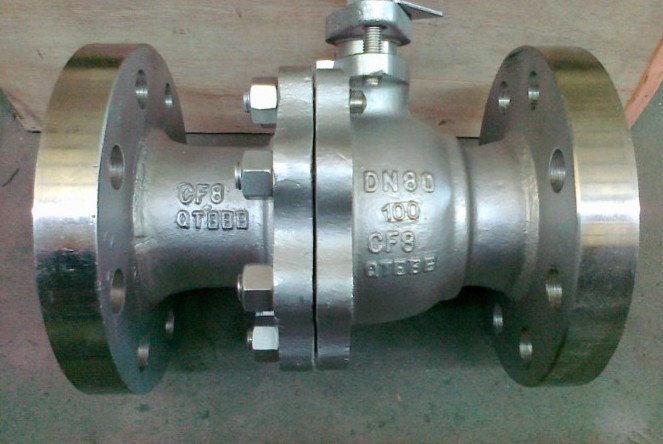

不銹鋼高壓球閥

產品名稱：日韓豐滿少婦無碼內射:不銹鋼高壓球閥
產品型號：Q41Y/Q11Y
產品口徑：DN15-200mm
產品壓力：1.6-42MPa
產品材質：鑄鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限(xian)公司主要(yao)生(sheng)產(chan)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)，可提(ti)供不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)價格，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)說明(ming)書，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)實物圖(tu)，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)結構圖(tu)，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)外(wai)形(xing)尺(chi)寸，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)執(zhi)行(xing)標準，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)工作原理，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)高(gao)壓(ya)球(qiu)(qiu)閥(fa)(fa)作用特點。

不銹鋼高壓球閥技術說明：

1、不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、不銹鋼高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。

3、不銹(xiu)鋼高壓球閥采用下裝式(shi)閥捍，設置(zhi)倒密(mi)封結(jie)構，能確保填料處(chu)可靠密(mi)封。壓力(li)：1.6-MPa-32.0MPa

（螺紋）不銹鋼高壓球閥型主要外形尺寸：

公稱通徑	尺寸(mm)
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注:對焊和承插式結構長度與內螺紋式長度相同

（法蘭）不銹鋼高壓球閥型(xing)主要外形尺(chi)寸(cun)：

公稱通徑		尺寸(mm)
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
