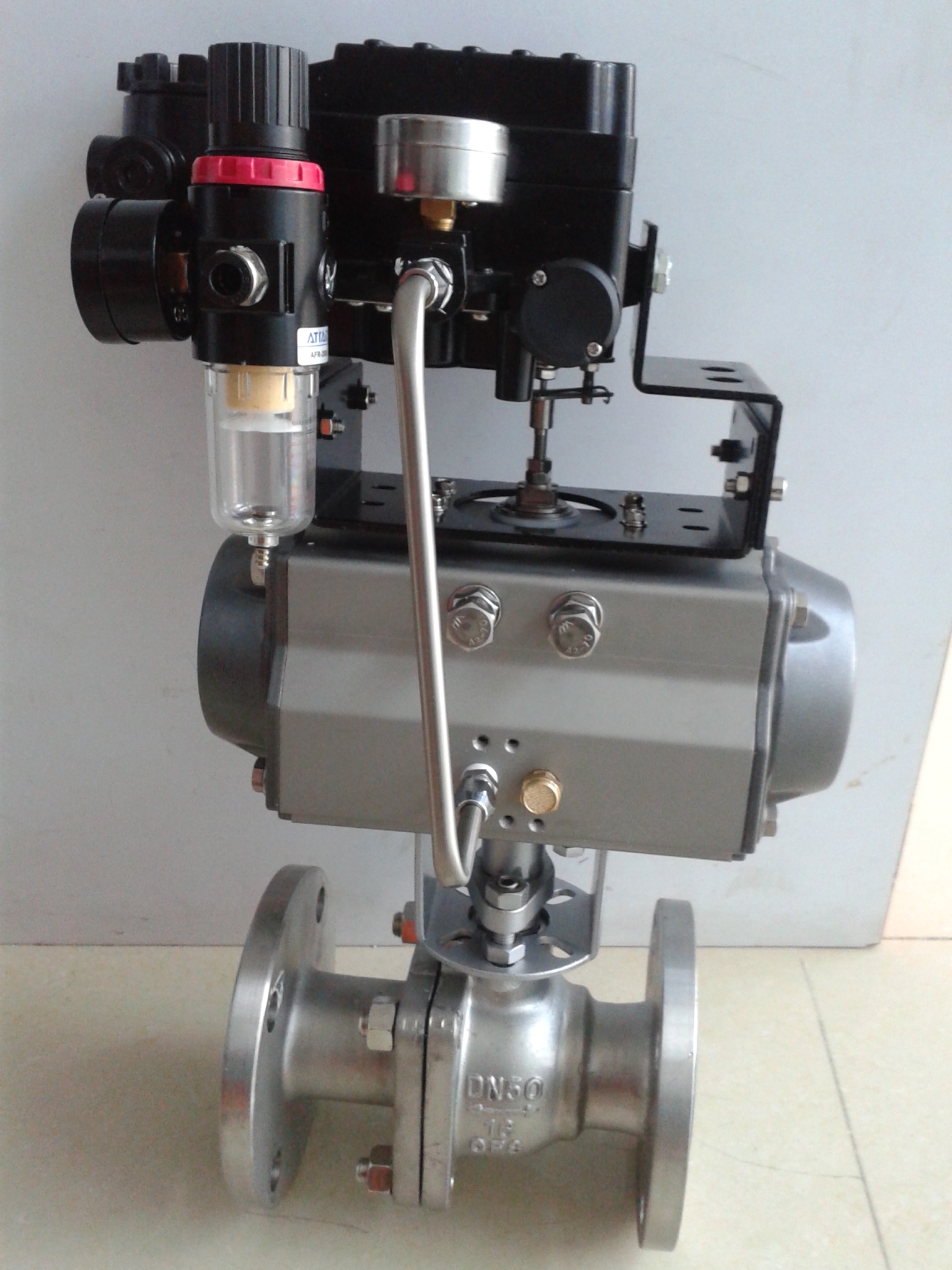

氣動調節球閥
- 產品名稱:日韓豐滿少婦無碼內射:氣動調節球閥
- 產品型號:Q641F
- 產品口徑:DN25-300mm
- 產品壓力:1.6-6.4MPa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限(xian)公司主要生產氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa),可提供氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)價(jia)格,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)說明書(shu),氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)實物圖,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)結(jie)構圖,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)外(wai)形(xing)尺寸,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)執行標準,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)工作原理,氣(qi)(qi)(qi)(qi)(qi)(qi)動(dong)調(diao)節(jie)(jie)(jie)(jie)(jie)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)作用特點(dian)。
氣動調節球閥主要用于截斷或接通管路中的介質,可用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。
1,流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2,止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
3,閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
4,閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
5,由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。
6,下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
不銹鋼氣動定位調節球閥的詳細資料:
公稱通徑DN(mm) | DN15~DN400 |
公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 | -40~+180℃ -40~+350℃ |
泄漏量 | 0 符合ANSIB16.104 5級標準 |
球體轉角 | 90° |
閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
電磁閥電源 | 220VAC、24VDC |
氣源壓力 MPa | 0.4~0.7MPa |
固有可調比 R | 100:1 |
氣動調節球閥流量特性Kv值:
公稱通徑 (DN) | 不同開度角下的Kv值 | ||||||||
10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
氣動調節球閥主要外形尺寸:
公稱通徑DN(mm) | 尺寸(mm) | 執行器型號 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GTD52/GTE63 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GTD63/GTE83 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GTD63/GTE83 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GTD83/GTE110 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GTE110 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GTD83/GTE110 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GTD110/GTE127 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GTD127/GTE127 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GTD127/GTE160 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GTD160/GTE190 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GTD190/GTE210 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GTD210/AWS20 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | AW18/AWS25 |
