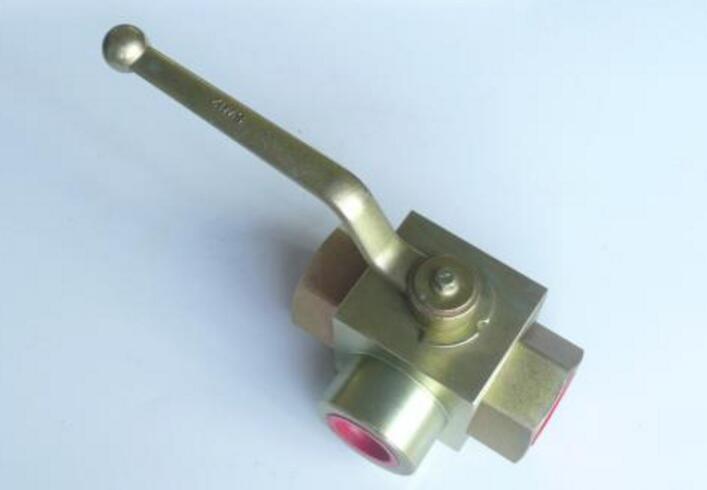

二位三通高壓球閥

產品名稱：日韓豐滿少婦無碼內射:二位三通高壓球閥
產品型號：KHB3K(BK3)
產品口徑：DN10-50mm
產品壓力：31.5-50Mpa
產品材質：鑄鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限(xian)公司主(zhu)要生產二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)，可提供二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)價格(ge)，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)說明書，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)實物圖，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)結構圖，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)外形尺寸，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)執行標(biao)準(zhun)，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)工作原理，二(er)(er)位(wei)三(san)通(tong)高(gao)壓(ya)(ya)(ya)球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)作用特點(dian)。

二位三通高壓球閥型號說明：

二位三通高壓球閥

① 系列代號：KHB3K（BK3）系列二位三通球閥
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

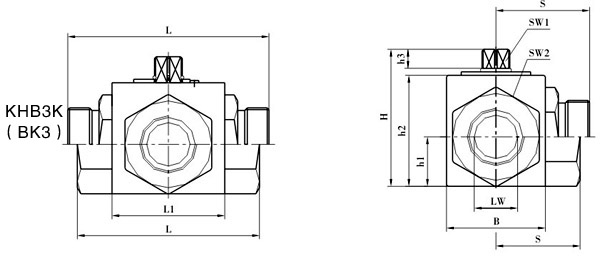

二位三通高壓球閥(fa)外(wai)形尺(chi)寸：

二位三通高壓球閥

二位三通高壓球閥尺寸表

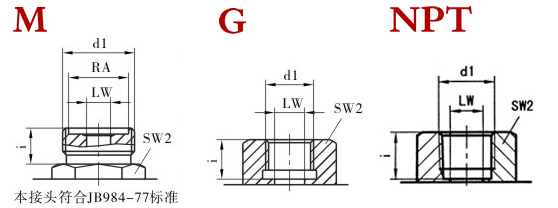

連接口略圖:

二位三通高壓球閥

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22	27.5
KHB3K-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32	37
KHB3K-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41	45.5
KHB3K-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50	54
KHB3K-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60	70
KHB3K-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70	84

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80	62.5

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80	62.5
