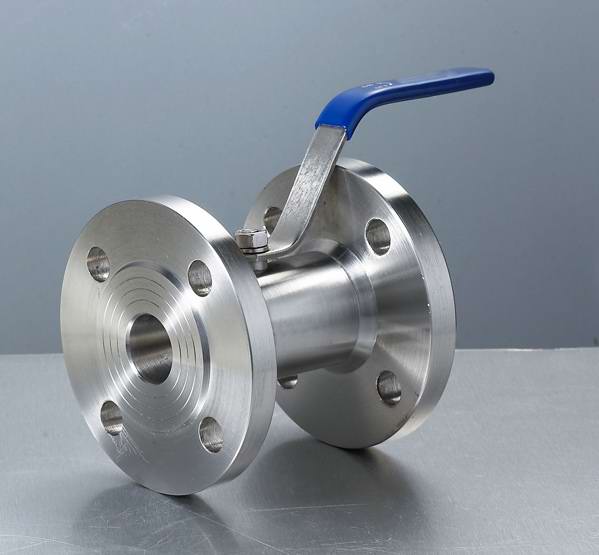

廣式法蘭球閥

產品名稱：日韓豐滿少婦無碼內射:廣式法蘭球閥
產品型號：Q41F
產品口徑：DN15-100mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有限(xian)公司主要(yao)生產廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)，可提供廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)價格，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)說明書，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)實物圖(tu)，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)結構(gou)圖(tu)，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)外形尺寸(cun)，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)執(zhi)行(xing)標準(zhun)，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)工(gong)作原(yuan)理，廣(guang)(guang)(guang)式(shi)(shi)(shi)法(fa)(fa)蘭(lan)球閥(fa)(fa)作用特點。

廣式法蘭球閥公稱壓力:1.6-4.0MPa 適用溫度范圍:-20~232℃~350℃適用介質:水、油、氣及某些腐蝕性液體W.O.G。

一、廣式法蘭球閥主要零件材料：

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q11F-16C、Q11F-25C Q11F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不銹鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

二(er)、廣式法蘭球閥主要外形尺寸：

公稱通徑		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260
