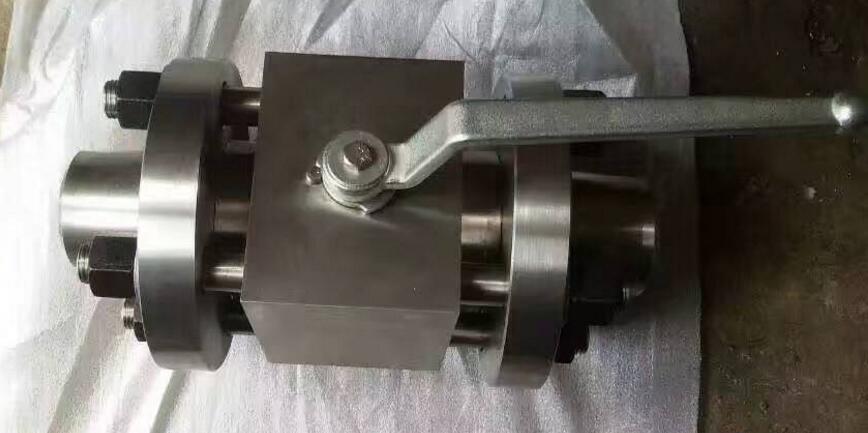

焊接式球閥

產品名稱：日韓豐滿少婦無碼內射:焊接式球閥
產品型號：Q61F/N/Y
產品口徑：DN10-100mm
產品壓力：16-32MPa
產品材質：鑄鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制造有限公司主要生產焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)，可(ke)提供焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)價(jia)格，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)說明書，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)實物(wu)圖，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)結構圖，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)外形尺寸，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)執行標準，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)工(gong)作原理，焊(han)(han)(han)接(jie)(jie)式球(qiu)(qiu)(qiu)閥(fa)(fa)(fa)作用(yong)特(te)點。

焊接式球閥產品特點：應用規范公稱壓力：16-32MPa 適用溫度：-20～232℃～350℃ 焊接類型：對焊（BW）、承插焊（SW）焊接式球閥。

二、三片式(shi)焊接(jie)球閥主要尺寸：

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

三、三片式焊接球閥主要尺寸：

型號	公稱通徑	尺寸（mm）						氣動裝置
型號	公稱通徑	L	L1	D	D1	H	L0	氣動裝置
Q661F N-160 Q661F N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

四、焊接式球閥主要零件材料：

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	鑄鐵WCB	聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚本PPL	聚四氟乙烯PTFE對位聚笨PPL
硝酸類	Q61N-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類	Q61N-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

五、螺紋式球閥國標主要尺寸：

公稱通徑DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸（mm）					管螺紋	尺寸（mm）
	管螺紋	d	L	H	W	E	管螺紋	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150
