角式柱塞閥
- 產品名稱:日韓豐滿少婦無碼內射:角式柱塞閥
- 產品型號:U(J)44SM/H/Y
- 產品口徑:DN15-400mm
- 產品壓力:1.6-6.4Mpa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)(fa)盛閥(fa)(fa)門制(zhi)造有限公司主要生產(chan)角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa),可提供角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)價格,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)說明(ming)書,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)實物圖,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)結(jie)構圖,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)外形尺寸,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)執行(xing)標準,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)工作原理,角(jiao)(jiao)式(shi)(shi)柱塞(sai)閥(fa)(fa)作用(yong)特點。

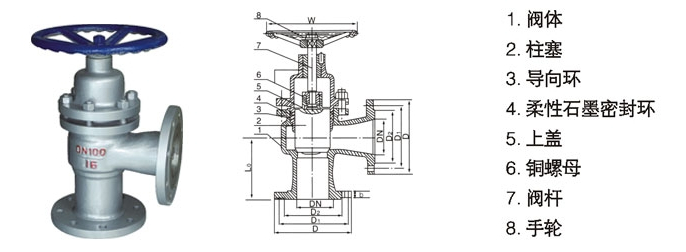

角式柱塞閥連接尺寸:
型號 | 公稱通徑 DN(mm) | 主要外形及連接尺寸(mm) | |||||||
L0 | H | W | D | D1 | D2 | b | Z-Φ d | ||
U(J)44SM-16cP | 15 | 65 | 190 | 100 | 95 | 65 | 45 | 12 | 4-14 |
20 | 75 | 210 | 100 | 105 | 75 | 55 | 12 | 4-14 | |
25 | 80 | 220 | 120 | 115 | 85 | 65 | 12 | 4-14 | |
32 | 90 | 250 | 140 | 135 | 100 | 78 | 13 | 4-18 | |
40 | 100 | 280 | 160 | 145 | 110 | 85 | 13 | 4-18 | |
50 | 115 | 300 | 180 | 160 | 125 | 100 | 13 | 4-18 | |
65 | 145 | 320 | 200 | 180 | 145 | 120 | 15 | 4-18 | |
80 | 155 | 340 | 240 | 195 | 160 | 135 | 17 | 8-18 | |
100 | 175 | 420 | 280 | 215 | 180 | 155 | 17 | 8-18 | |
125 | 200 | 440 | 320 | 240 | 210 | 185 | 19 | 8-18 | |
150 | 240 | 530 | 350 | 280 | 240 | 210 | 21 | 8-23 | |
200 | 300 | 610 | 400 | 335 | 295 | 265 | 23 | 12-23 | |
250 | 325 | 730 | 520 | 405 | 355 | 295 | 27 | 12-25 | |
300 | 375 | 850 | 640 | 460 | 410 | 385 | 28 | 12-25 | |
350 | 394 | 970 | 460 | 520 | 470 | 435 | 30 | 16-25 | |
400 | 457 | 1100 | 900 | 580 | 525 | 485 | 32 | 16-30 |
角式柱塞閥主要連接尺寸:
型號 | 公稱通徑 DN(mm) | 主要外形及連接尺寸(mm) | |||||||
L0 | H | W | D | D1 | D2 | B | Z-Φ d | ||
U(J)44SM-25cP | 15 | 65 | 190 | 100 | 95 | 65 | 45 | 14 | 4-14 |
20 | 75 | 210 | 100 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 80 | 230 | 110 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 90 | 260 | 140 | 135 | 100 | 78 | 15 | 4-18 | |
40 | 100 | 260 | 160 | 145 | 110 | 85 | 15 | 4-18 | |
50 | 115 | 290 | 180 | 160 | 125 | 100 | 17 | 4-18 | |
65 | 145 | 320 | 200 | 180 | 145 | 120 | 19 | 8-18 | |
80 | 155 | 370 | 240 | 195 | 160 | 135 | 19 | 8-18 | |
100 | 175 | 420 | 280 | 230 | 190 | 160 | 21 | 8-23 | |
125 | 200 | 460 | 320 | 270 | 220 | 188 | 25 | 8-25 | |
150 | 240 | 530 | 350 | 300 | 250 | 218 | 27 | 8-25 | |
200 | 300 | 610 | 400 | 360 | 310 | 282 | 31 | 12-25 | |
250 | 325 | 730 | 520 | 425 | 370 | 345 | 33 | 12-30 | |
300 | 375 | 850 | 640 | 485 | 430 | 408 | 36 | 16-30 | |
350 | 394 | 970 | 760 | 550 | 490 | 465 | 40 | 16-34 | |
400 | 457 | 1100 | 900 | 610 | 550 | 535 | 44 | 16-34 |
