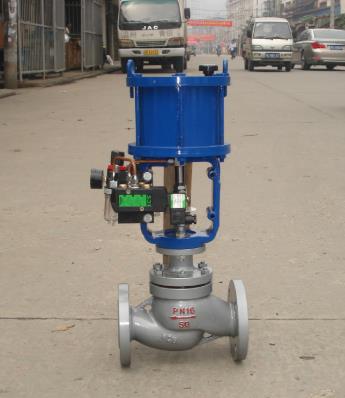

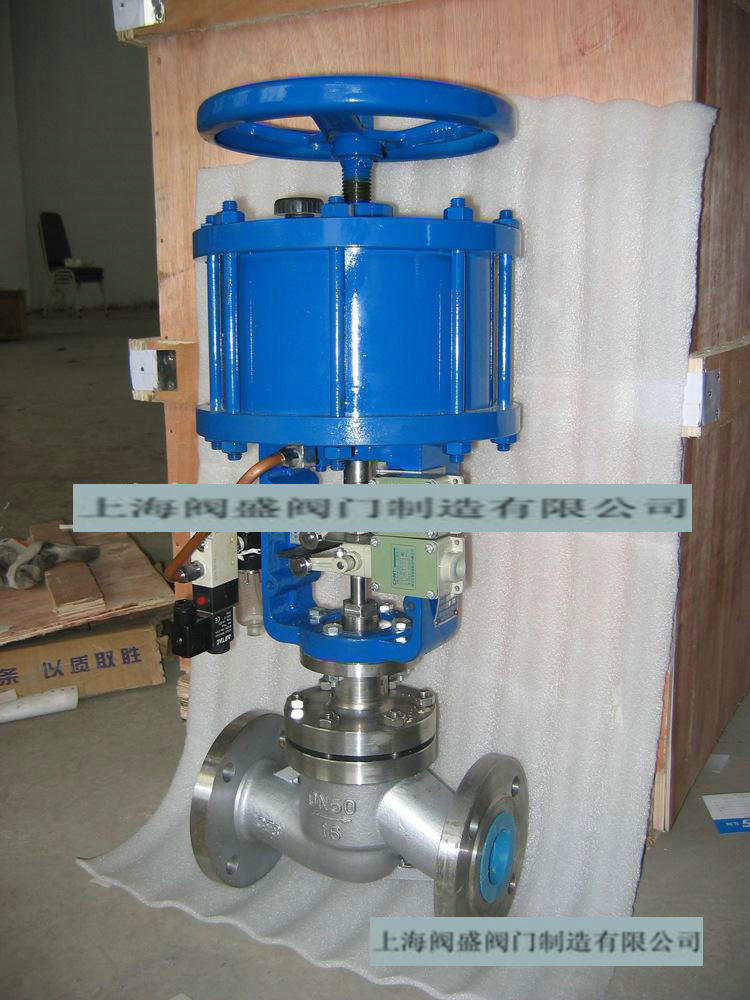

氧氣快速切斷閥

產品名稱：日韓豐滿少婦無碼內射:氧氣快速切斷閥
產品型號：ZSPC
產品口徑：DN15-250mm
產品壓力：1.6-6.4Mpa
產品材質：硅黃銅、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)盛(sheng)閥(fa)門制造有(you)限公司主要生(sheng)產氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)，可提供氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)價(jia)格，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)說(shuo)明書，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)實(shi)物圖(tu)，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)結構(gou)圖(tu)，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)外形尺(chi)寸(cun)，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)執(zhi)行標準，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)工作原理，氧氣(qi)快(kuai)速(su)(su)切(qie)(qie)(qie)(qie)斷(duan)(duan)(duan)閥(fa)作用特點。

氧氣快速切斷閥說明概述:

氧氣快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型切斷閥。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。

氧氣快速切斷閥主要零件材料:

材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體、閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯、閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4)、柔性石墨、
	墊片	增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
	O型密封圈	耐油橡膠
	彈簧	60Si2Mn
	推桿	2Cr13
	手輪	HT200
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
適用工況	適用溫度	硬密封：-30～+450℃ 軟密封：-30～+180℃

氧氣快速切斷閥主要技術參數:

公稱通徑 mm	20	25	40		50	65	80	100	150		200
閥座直徑 mm	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力 MPa	1.6 ； 4.0 ； 6.4
行程 mm	10		16			25		30	40		60
流量特性	快開
執行器型號	ZSPA/B-1、ZSNA/B-1					ZSPA/B-2、ZSNA/B-2			ZSPA/B-3、ZSNA/B-3
作用形式	單作用型/雙作用型
氣源壓力MPa	0.4-0.7
泄漏量	軟密封:O泄漏；硬密封：10-5×閥的額定容量
切斷時間S	0.5		1			1.5		2	3		4

配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構


氧氣(qi)快(kuai)速切(qie)斷閥(fa)外形尺寸：

DN(mm)	H(mm)	Hg(mm)	ФA(mm)	ФD(mm)		L(mm)
DN(mm)	H(mm)	Hg(mm)	ФA(mm)	PN1.6	PN6.4	PN1.6	PN6.4
25	410	580	196	115	135	184	210
40	514	684	266	150	165	222	251
50	520	690	266	165	175	254	286
65	694	904	348	185	200	276	311
80	696	906	348	200	210	298	337
100	709	919	348	220	250	352	394
150	1186	1146	486	285	340	451	508
200	1208	1468	486	340	405	600	650
