氣動快速切斷閥(fa)當前位置:首頁 > 產品中心 > 調節閥 > 氣動快速切斷閥
  • 氣動快速切斷閥

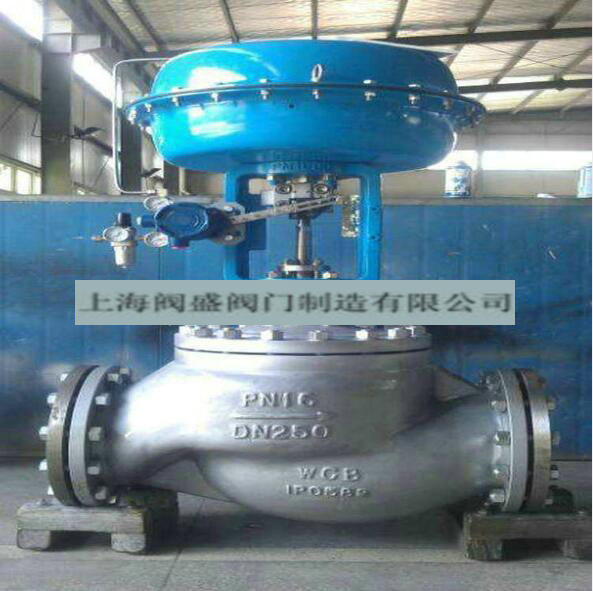

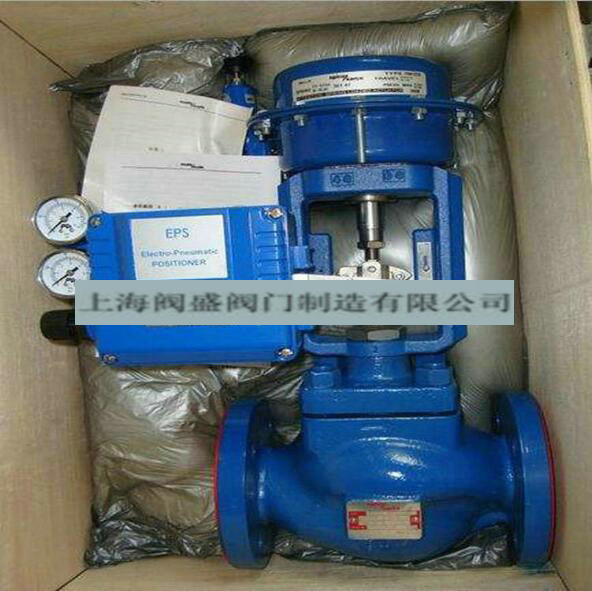

氣動快速切斷閥

  • 產品名稱:日韓豐滿少婦無碼內射:氣動快速切斷閥
  • 產品型號:ZQGP
  • 產品口徑:DN15-300mm
  • 產品壓力:1.6-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制(zhi)造有限公司主要生產(chan)氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa),可提(ti)供氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)價格,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)說(shuo)明(ming)書(shu),氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)實物圖,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)結構(gou)圖,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)外形(xing)尺(chi)寸,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)執行(xing)標準,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)工作原理,氣動(dong)(dong)快(kuai)(kuai)速(su)(su)(su)切(qie)(qie)斷(duan)閥(fa)(fa)(fa)作用特點。

氣動快速切斷閥技術概述:
  氣動快速切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。
氣動快速切斷閥主要零件材料:
材料代號
C(WCB)
P(304)
R(316)
主要
零件
閥體、閥蓋
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
閥芯、閥座
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4)、柔性石墨、
墊片
增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
O型密封圈
耐油橡膠
彈簧
60Si2Mn
推桿
2Cr13
手輪
HT200
適用工況
適用介質
水蒸汽油品類氣液體
硝酸堿類腐蝕性氣液體
醋酸類等腐蝕性氣液體
適用溫度
硬密封:-30~+450℃ 軟密封:-30~+180℃

氣動快速切斷閥主要技術參數:

公稱通徑 mm
20
25
40
50
65
80
100
150
200
閥座直徑 mm
20
25
32
40
50
65
80
100
125
150
200
額定流量系數 Kv
6.5
10
15
25
40
65
100
150
260
350
540
公稱壓力 MPa
1.6 ; 4.0 ; 6.4
行 程 mm
10
16
25
30
40
60
流量特性
快 開
執行器型號
ZSPA/B-1、ZSNA/B-1
ZSPA/B-2、ZSNA/B-2
ZSPA/B-3、ZSNA/B-3
作用形式
單作用型/雙作用型
氣源壓力MPa
0.4-0.7
泄漏量
軟密封:O泄漏;硬密封:10-5×閥的額定容量
切斷時間S
0.5
1
1.5
2
3
4

配用附件:電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構


氣動快速切斷閥外形尺寸:

DN(mm)
H(mm)
Hg(mm)
ФA(mm)
ФD(mm)
L(mm)
PN1.6
PN6.4
PN1.6
PN6.4
25
410
580
196
115
135
184
210
40
514
684
266
150
165
222
251
50
520
690
266
165
175
254
286
65
694
904
348
185
200
276
311
80
696
906
348
200
210
298
337
100
709
919
348
220
250
352
394
150
1186
1146
486
285
340
451
508
200
1208
1468
486
340
405
600
650

氣動快速切斷閥訂貨須知:

1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
