活塞式蒸汽減壓閥
- 產品名稱:日韓豐滿少婦無碼內射:活塞式蒸汽減壓閥
- 產品型號:Y43H/Y
- 產品口徑:DN15-500mm
- 產品壓力:1.6-16Mpa
- 產品材質:鑄鋼、不銹鋼
- 聯系電話:021-51061127
- 聯系傳真:021-51062214
- Email:fashengfamen@126.com
- 聯系人:陳云非
- 聯系手機:18217570461
- QQ:203398752
- 公司名:上海閥盛閥門制造有限公司
- 帳號:03416900040048386
- 開戶行:農行上海水清南路支行
- 售后承諾:質保一年,質量三包:包修、包換、包退。
上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門制造有(you)限公(gong)司主要生產活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa),可提供活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)價格(ge),活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)說明書,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)實(shi)物圖,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)結構圖,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)外形(xing)尺寸,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)執行標準,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)工作原理,活(huo)塞(sai)(sai)式(shi)蒸(zheng)(zheng)(zheng)汽(qi)減(jian)(jian)(jian)壓(ya)閥(fa)(fa)作用特點。
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | GB12245-1989 |
殼體試驗不包括膜片、頂蓋
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
公稱通徑 DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 |

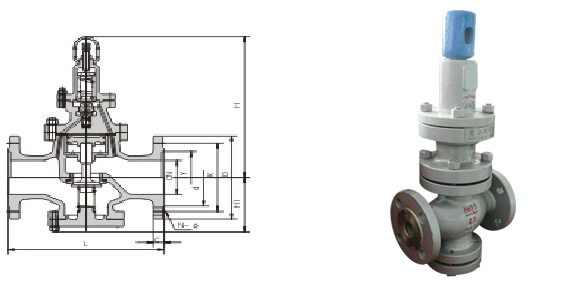

活塞式蒸汽減壓閥外形尺寸: (PN6.4-16.0)
公稱通徑 DN | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 |
