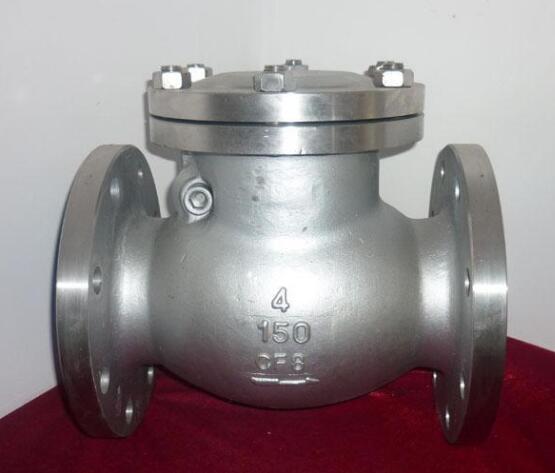

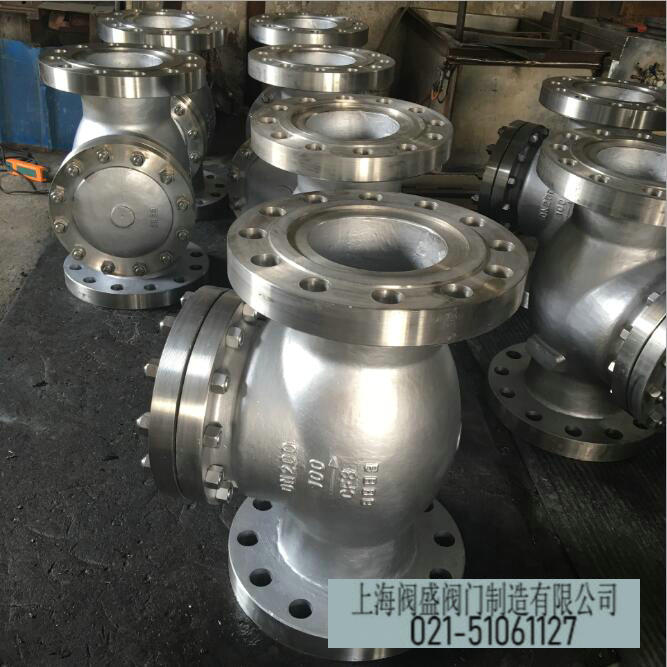

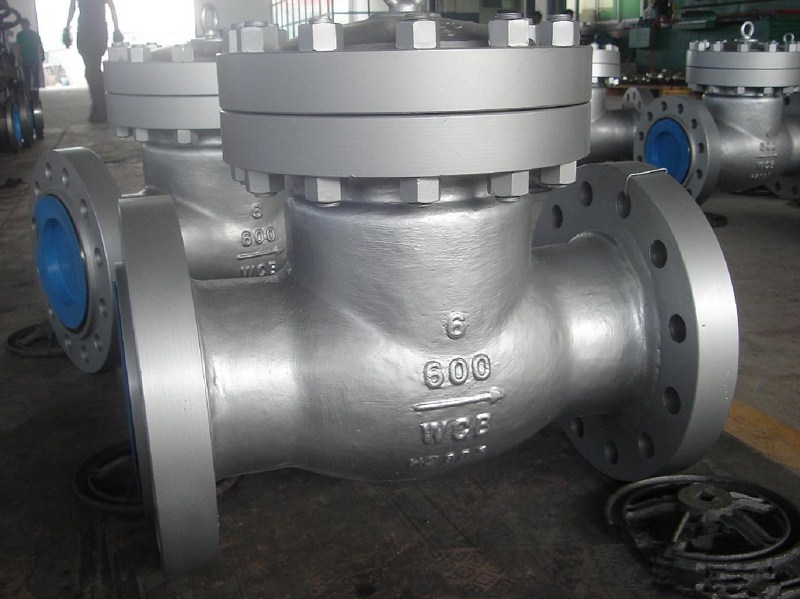

旋啟式高壓止回閥

產品名稱：日韓豐滿少婦無碼內射:旋啟式高壓止回閥
產品型號：H44H/Y
產品口徑：DN50-300mm
產品壓力：1.6-25MPa
產品材質：碳鋼、鍛鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門(men)制造(zao)有限公司主(zhu)要生產旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)，可提供旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)價(jia)格，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)說明書，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)實物圖，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)結構(gou)圖，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)外形尺寸，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)執行標準，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)工(gong)作(zuo)原理，旋(xuan)啟(qi)(qi)式(shi)高(gao)(gao)壓(ya)(ya)止(zhi)(zhi)(zhi)(zhi)(zhi)回閥(fa)(fa)作(zuo)用特點。

旋啟式高壓止回閥一般用于工作溫度≤450℃，工作壓力≤25.0MPa，介質為水、蒸汽、油品的高壓管路系統，起防止介質倒流的作用。
旋啟式高壓止回閥產品特點：
1、閥門中口采用壓力自緊式密封結構，介質壓力越高，密封性能越好；
2、密封面采用堆焊司太立鈷基硬質合金，具有高硬度、抗腐蝕、抗氣蝕、優良的抗擦傷性能，閥門使用壽命長；
3、直通式，介質流阻小；
4、閥門開啟和關閉是靠介質的作用力來實現的，介質回流時自動快速關閉；
5、維護及檢修方便、快捷。

旋啟式高壓止回閥主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力（MPa）		適用溫度（℃）	適用介質
型號	公稱壓力 PN(MPa)	殼體	密封	適用溫度（℃）	適用介質
H44H-160	16.0	24.0	16.0	≤425	水、蒸汽、石油、石油產品等
H44H-250	25.0	38.0	25.0	≤425	水、蒸汽、石油、石油產品等
H44Y-200	20.0	30.0	20.0	60	氫油
H44Y-250	25.0	38.0	25.0	-40～100	油品

旋啟式高壓止回閥主要零件材料：

零件名稱	閥體、搖桿	閥瓣、螺母	閥蓋	銷軸、四開環	螺栓	密封面
H44H-160	碳素鑄鋼	碳鋼	碳素鑄鋼	不銹鋼	鉻鉬鋼	柔性石墨
H44H-250			碳鋼
H44Y-200
H44Y-250


旋啟式(shi)高壓止回閥主要尺寸及(ji)重(zhong)量：

公稱通徑 DN/mm	尺寸 /mm												重量 /
公稱通徑 DN/mm	L	D	D1	D2	D8	b	f	b4	f3	Z-фd	Do	H	重量 /
50	300	215	165	132	95	36	3	12	8	8-ф25	142	210	44.5
65	340	245	190	152	110	44	3	12	8	8-ф30	161	227	54.7
80	380	260	205	168	130	46	3	12	8	8-ф30	180	235	67.5
100	430	300	240	200	160	48	3	12	8	8-ф34	210	274	101.5
150	550	390	318	270	205	66	3	14	10	12-ф41	300	340	220.6
200	650	480	400	345	275	78	3	17	11	12-ф48	375	374	404
300	900	665	570	510	380	100	3	23	14	16-ф54	480	505	1019

旋啟式高壓止回閥H44H-250型主要尺寸及重量：

公稱通徑 DN/mm	尺寸 /mm												重量 /
公稱通徑 DN/mm	L	D	D1	D2	D8	d	f	b4	f3	Z-фd	Do	H	重量 /
80	450	260	205	168	130	50	3	12	8	8-ф30	200	245	90.6
100	520	300	240	200	160	58	3	12	8	8-ф34	225	280	139

旋啟式高壓止回(hui)閥H44Y-200型(xing)主要(yao)尺(chi)寸及(ji)重量：

公稱通徑 DN/mm	尺寸 /mm										重量 /
公稱通徑 DN/mm	L	D	D1	D2	D6	d	f	Z-фd	D3	H	重量 /
150	700	440	360	305	185	82	3	12-ф48	310	343	372
200	800	535	440	-	-	-	-	12-ф54	-	-	-

旋啟式高壓止回閥H44Y-250型主要尺寸及重量：

公稱通徑 DN/mm	尺寸/mm
公稱通徑 DN/mm	L	D	D1	Z-фd
65	400	260	203	8-ф30
80	450	290	230	8-ф34
100	520	360	292	8-ф41
150	700	440	360	12-ф48
200	800	535	440	12-ф54
