對夾圓片式止回閥

產品名稱：日韓豐滿少婦無碼內射:對夾圓片式止回閥
產品型號：H74H
產品口徑：DN40-1000mm
產品壓力：1-10Mpa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制造(zao)有限公司(si)主要(yao)生產對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)，可提供對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)價格，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)說明書，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)實物(wu)圖，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)結構圖，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)外形(xing)尺寸，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)執(zhi)行標準，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)工作原(yuan)理，對(dui)(dui)(dui)夾(jia)(jia)圓(yuan)(yuan)片(pian)式止(zhi)回(hui)閥(fa)(fa)(fa)作用(yong)特點。

對夾圓片式止回閥概述：
本廠生產的H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

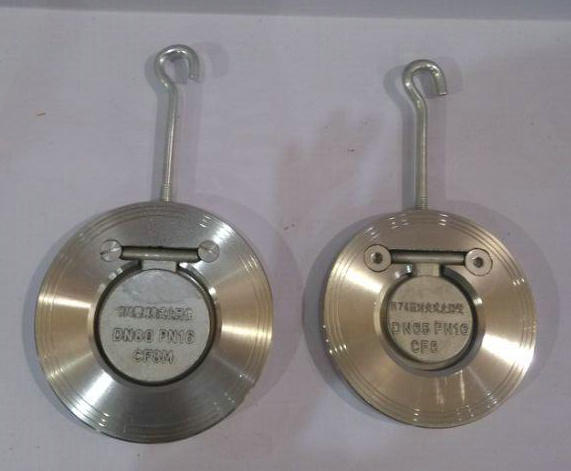

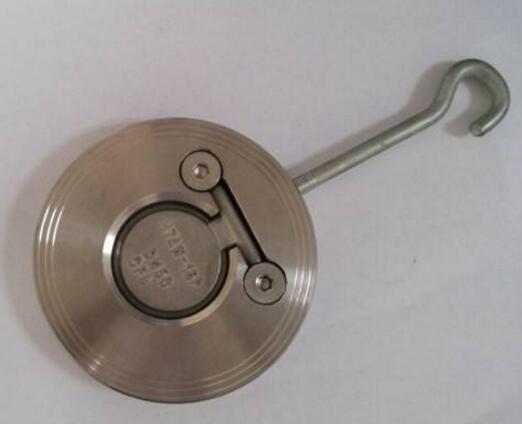

對夾圓片式止回閥

對夾圓(yuan)片式止回閥(fa)主要技術參(can)數：

工作壓力	1.6MPa 、2.5MPa、 150Lb、300Lb
工作溫度	t≤400℃
適用介質	油、水、酸堿等液體

對夾圓片式止回閥主要外形尺寸：

NO	部件名稱	數量	材質
1	閥體	1	WCB、304、316、316L
2	"O"型密封圈	2	丁腈橡膠、氟橡膠
3	閥板	1	304、316、316L
4	"O"型密封圈	1	丁腈橡膠、氟橡膠
5	吊鉤	1	304
6	小壓蓋	2	304、316、316L
7	彈簧軸	1	304、316、316L
8	開槽半沉頭螺釘	2	304、316、316L
9	大壓蓋	2	304、316、316L
10	開槽半沉頭螺釘	2	304、316、316L
11	彈簧	1	304、316、316L

對夾圓片式止回閥主要外(wai)形尺寸：

公稱通徑	PN10.PN16							PN25							PN40
公稱通徑	A	B	C	D	E	L	G	A	B	C	D	E	L	G	A	B	C	D	E	L	G
40	94	16	22	81.4	25	195	0	等同 PN10							等同 PN10
50	109	16	32	94	33.6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56.5	245	3
100	164	18	70	147	71.4	265	3	168	18	70	149	71.4	269	3	等同 PN25
125	195	18	92	171	87.3	297	5	194	18	92	171	87.3	296	5
150	220	20	112	200	106.6	321	5	224	20	112	202	106.6	325	5
200	275	22	154	256	148.2	376	5	284	22	154	265	148.2	385	5	291	22	154	268	148.2	392	5
250	331	26	192	302	185.2	436	6	342	26	192	307	185.2	447	6	353	26	192	312	185.2	458	6
300	380	32	227	352	216.3	484	10	401	32	227	360	216.3	499	10	418	32	227	368	216.3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294.4	603	14	515	44	310	463	294.4	620	14	547	44	310	484	294.4	652	14
