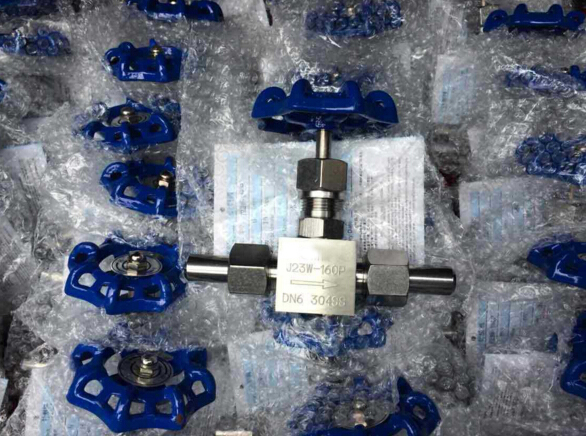

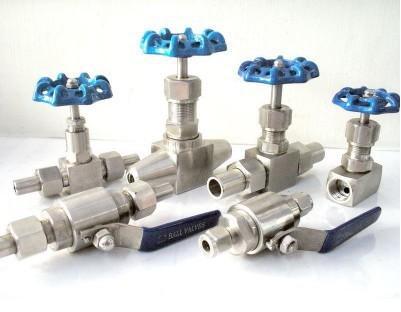

針型截止閥

產品名稱：日韓豐滿少婦無碼內射:針型截止閥
產品型號：J11W/J21W/J61W
產品口徑：DN6-25mm
產品壓力：1.6-32MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門制造有限公司主要生產針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)，可提供針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)價格(ge)，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)說明書，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)實物圖，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)結構(gou)圖，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)外形尺寸，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)執行標(biao)準，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)工(gong)作原(yuan)理，針(zhen)型(xing)截(jie)(jie)止(zhi)(zhi)(zhi)(zhi)閥(fa)作用特點(dian)。

針型截止閥主要零部件材料：

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	優質碳鋼	優質碳鋼	聚四乙氟乙稀、柔性石墨

針(zhen)型截止閥主要性能規范：

型號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
型號	公稱壓力 (MPa)	殼體	密封(液)	密封(氣)	工作壓力(MPa)	工作溫度 (℃)	適用介質
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

針型截止閥主要外型尺寸：

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
公稱直徑DN(mm)	管螺紋	Do	L	H	H1	d	重量(Kg)
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

針型截止閥主要零部件材料：

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W-160	優質碳鋼	鉻不銹鋼	聚四氟乙稀、柔性石墨

針型截止閥主要性能(neng)規(gui)范：

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體(MPa)	密封	密封(氣)	工作壓力(MPa)	工作溫度(℃)	適用介質
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

針型截止閥主要外(wai)型尺寸：

公稱直徑(mm)	尺寸							重量(Kg)
公稱直徑(mm)	Do	D1	D2	L	H1	H2	M	重量(Kg)
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

針型截止閥主要零件材料：

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
J61W	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

最高壓力可達到320公斤

針型截止閥主要尺寸及重量：

公稱直徑 DN (mm)	尺寸 (mm)				重量 (Kg)
公稱直徑 DN (mm)	L	H	H1	D1	重量 (Kg)
6	100	110	125	80	0.65
10	110	130	150	100	0.65
15	130	145	170	110	0.8
20	150	170	190	125	1.1
25	170	180	210	125	1.8
32	180	200	250	160	5.0

針型截止閥主要性能規范：

型號	公稱壓力 MPa	試驗壓力 MPa			工作壓力 MPa	工作溫度（℃）	適用介質
		殼體	密封（液）	密封（氣）
J61W-100	10.	15.0	11.0	0.6	10.0	C≤425℃ P≤540℃	水、油品、液化石油氣等
