直(zhi)流式襯膠截(jie)止閥當前位置：首頁 > 產品中心 > 截止閥 > 直流式襯膠截止閥

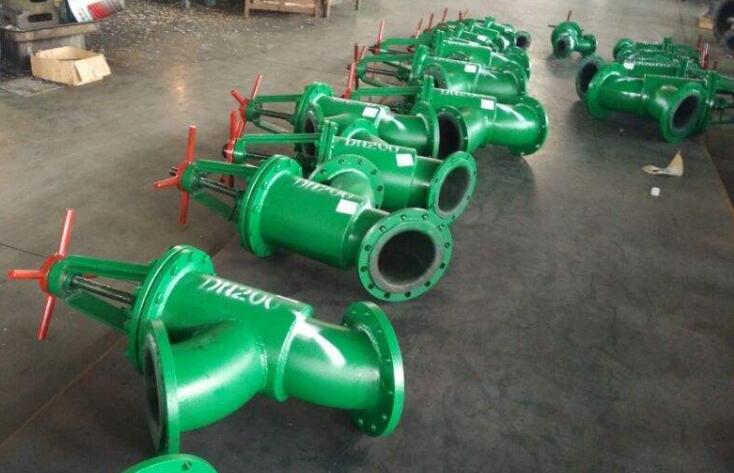

直流式襯膠截止閥

產品名稱：日韓豐滿少婦無碼內射:直流式襯膠截止閥
產品型號：J45J
產品口徑：DN15-350mm
產品壓力：1.6-2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造(zao)有(you)限公司主要生(sheng)產直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥，可提(ti)供直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥價格，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥說明書，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥實物圖，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥結構圖，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥外形尺寸(cun)，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥執行標準(zhun)，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥工作(zuo)原(yuan)理，直(zhi)(zhi)流(liu)式(shi)襯(chen)(chen)膠(jiao)(jiao)截(jie)(jie)(jie)(jie)止(zhi)閥作(zuo)用特點。

直流式襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

直流式襯膠截止閥要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

直流式襯膠截止閥主要外形尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	22	8-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	230	190	160	3	24	8-φ23
125	5	400	270	220	188	3	28	8-φ25
150	6	480	300	250	218	3	30	8-φ25
