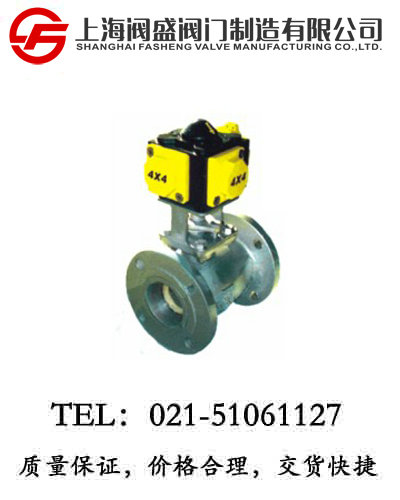

電動陶瓷球閥

產品名稱：日韓豐滿少婦無碼內射:電動陶瓷球閥
產品型號：Q941TC
產品口徑：DN15-250mm
產品壓力：1.6-4Mpa
產品材質：鑄鋼，不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主要生產電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)，可提供電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)價(jia)格，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)說明書(shu)，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)實(shi)物圖(tu)，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)結構圖(tu)，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)外形(xing)尺寸(cun)，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)執行標準，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)工作原理，電(dian)(dian)動(dong)陶(tao)(tao)瓷球(qiu)(qiu)閥(fa)(fa)作用特(te)點(dian)。

電動陶瓷球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

■防火、防靜電設計 ■閥桿防爆出裝置 ■閥球上設計有壓力平衡孔 ■雙層閥桿填料與對壓碟型彈片裝置

電動陶瓷球閥附件選項
回訊器：也叫限位開關APL210N APL310，遠程反饋開關信號(防爆)APL410N 電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油YT-200 手輪機構：轉動手輪機構，可實現手動開、關閥電氣定位器：輸入4～20mA信號,實現閥門調節功能備注: 氣缸參數請另參考所選配的氣動執行器資料

電動陶瓷球閥技術參數
電動陶瓷球閥技術參數表空氣驅動壓縮空氣4-6bar(可帶手輪)
電驅動 DC24V、AC220V、AC380V
公稱通經 15～250mm
公稱壓力 1.6～4.0Mpa
適用溫度 PTFE：-29～+178℃
EK：-29～+250℃
連接方式法蘭
閥結構兩塊式
閥體材質 316L、316、304、304L、碳鋼
閥球材質 316L、316、304、304L
密封材質 PTFE、EK
適用介質氣體、水及油類等
可選附件限位開關、定位器、電磁閥、減壓閥

電動陶瓷球閥設計標準
電動陶瓷球閥設計標準表標準 ANSI DIN GB JIS
測試檢驗 API598，API6D DIN3230/3,EN12266 GB/T 13927 JIS B2003
結構長度 B16.10，BS2080 3202F4/F18(DN15～250) 3202F1/F17(DN15～250) GB12221PN10～25(DN15～250) GB12221PN40(DN15～250) B2002 10K Form6(15A～250)
法蘭端面 B16.5Rfserrated Finish(AARH200) Bs1560Part2RF 2501/1PN10～40 FacingDIN2526FORMC GB9113.3～9113.5 PN16.25.40 B2212 10K B2214 20K

零件材料
電動陶瓷球閥零件材料表 # 零件材質
ANSI/JIS/DIN ANSI/JIS/DIN ANSI/JIS/DIN
1 閥體 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
2 閥蓋 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
3 球體 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308
4 閥座 TFM1600/PTFE/RTFE
5 螺栓 A193-B8 A193-B7
6 螺帽 A194-8 A194-2H
7 閥蓋墊圈 PTFE
8 閥桿 SUS316 SUS304
9 閥桿密封圈 PTFE
10 閥桿填料 PTFE
11 格南 SUS316
12 碟型彈片 SUS301
13 閥桿螺母 A194-8
