德標Y型(xing)直流(liu)式(shi)波(bo)紋管截(jie)止閥當前位置：首頁 > 產品中心 > 截止閥 > 日韓豐滿少婦無碼內射:德標Y型直流式波紋管截止閥
  • 德標Y型直流式波紋管截止閥

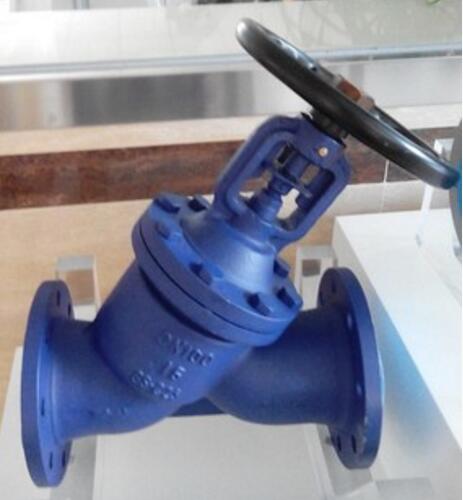

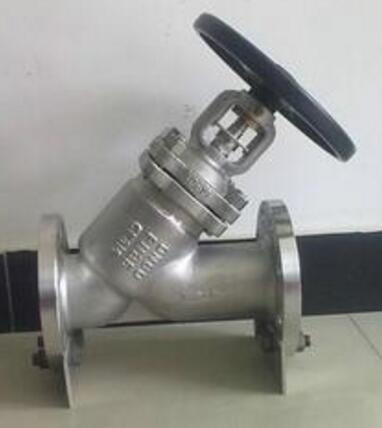

德標Y型直流式波紋管截止閥

  • 產品名稱：日韓豐滿少婦無碼內射:德標Y型直流式波紋管截止閥
  • 產品型號：DWJ45H
  • 產品口徑：DN15-350mm
  • 產品壓力：1.6-4Mpa
  • 產品材質：鑄鋼，不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥(fa)(fa)(fa)(fa)盛閥(fa)(fa)(fa)(fa)門制造(zao)有(you)限公司主要生產(chan)德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)，可(ke)提供德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)價格，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)說明書，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)實物(wu)圖(tu)，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)結構圖(tu)，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)外形尺寸，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)執行標(biao)準，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)工作(zuo)原理，德(de)標(biao)Y型(xing)(xing)(xing)直流(liu)(liu)(liu)式(shi)波紋管(guan)截止(zhi)閥(fa)(fa)(fa)(fa)作(zuo)用(yong)特點。

德標Y型直流式波紋管截止閥技術說明：
德標截止閥適用于公稱壓力PN1.6~16MPa，工作溫度-110~600℃的石油、化工、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
上海閥盛閥門專業生產德標Y型直流式波紋管截止閥，鑄鋼德標Y型直流式波紋管截止閥，德標直流式波紋管截止閥，德標法蘭直流式波紋管截止閥，德標蒸汽直流式波紋管截止閥。
德標Y型直流式波紋管截止閥結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
德標Y型直流式波紋管截止閥技術規范：
結構形式      BB-BG-OS & Y
驅動方式手動
設計標準 電動
結構長度DIN3202
連接法蘭DIN2543-2545
試驗和檢驗DIN3230
德標Y型直流式波紋管截止閥主要零部件材質Main Parts Material
序號No.
名稱Part Name
材質Material
1
閥體Body
GS-C25
1.73631.4308、1.4408、1.4306、1.4301
2
閥瓣Disc
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
3
軸銷Pin
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
4
閥桿Stem
ASTM A182-Gr.F6a、ASTM A182-F22、ASTM A182-F304、F316、F312、F304L、F316L
5
波紋管組件Bellow Assemble
1Cr18Ni9Ti、304、316
6
閥蓋Bonnet
GS-C25
1.73631.4308、1.4408、1.4306、1.4301
7
填料Packing
Flexible Graphite、PTFE
8
填料壓蓋Gland
GS-C25
1.73631.4308、1.4408、1.4306、1.4301
9
手輪Hand Wheel
WCB、QT400-18
10
閥桿螺母Yoke Nut
ZQA19-4
11
栓頭螺栓Bolt
ASTM A193-B7、A193-B8、A193-B8M
12
六角螺母Nut
ASTM A194-2H、A194-8、A194-8M
13
墊片Gasket
柔性石墨+不銹鋼Flexible Graphite +Stainless Steel、PTFE
德標Y型直流式波紋管截止閥
Y-Type Stop Valve With Bellow Seal Acc. To DIN
結構長度：PN16/25/40; 當DN≤200時，依照的標準為F1；
DN≥250時，依照的標準為F7
Face To Face; PN16/25/40 DN≤200,According to F1
DN≥250 According to F7

德標Y型直流式波紋管截止閥主要外形和連接尺寸Main External&Connection Dimension
型號Model
DWJ45-16
壓力等級(Mpa)
Pressure
PN16
口徑Size
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
H
195
195
200
200
230
235
260
275
350
385
445
605
730
805
880
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重(KG)Weight
4
4.5
5
7
9
12.5
18
23
41
54
90
160
260
410
510

型號Model
DWJ45-25
壓力等級(Mpa)
Pressure
PN25
口徑Size
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
H
195
195
200
200
230
235
260
275
350
385
445
605
730
805
880
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重(KG)Weight
4
4.5
5
7.5
9.5
13
19
24
43
57
95
168
300
510
680
