船用自閉式(shi)放泄閥(fa)當前位置：首頁 > 產品中心 > 船用閥門 > 船用自閉式放泄閥

自閉式放泄閥

產品名稱：日韓豐滿少婦無碼內射:自閉式放泄閥
產品型號：CB/T601-92
產品口徑：
產品壓力：
產品材質：
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制(zhi)造有限公司主(zhu)要生產自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)，可提供自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)價格，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)說明書，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)實物圖(tu)，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)結構圖(tu)，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)外形尺寸，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)執行標準(zhun)，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)工作(zuo)原(yuan)理，自(zi)閉(bi)(bi)式(shi)(shi)(shi)放(fang)(fang)泄(xie)(xie)閥(fa)(fa)(fa)作(zuo)用特點。

自閉式放泄閥性能規范TechnicalData

公稱壓力NominalPressure(MPa)	公稱通徑NominalDiameter(mm)	適用介質ApplicableMedium
	15	燃油、滑油、海水、淡水
0.25	20	Fueloil,Lubricantingoil,Freshwater,Seawater
	25

自閉式放泄閥主要零部件材質MaterialsofMainParts

零件名稱PartsName	材料Material
	名稱Name	牌號Marks
閥體Body	青銅、鑄鋼Bronze/CastSteel	ZC)Snl0-2,ZG230-450
閥座、下閥蓋Seat/Cover	鋁青銅AluminumBronze	ZQA19-2
閥盤、閥桿Disc/Stem	鋁青銅AluminumBronze	C2A19-2

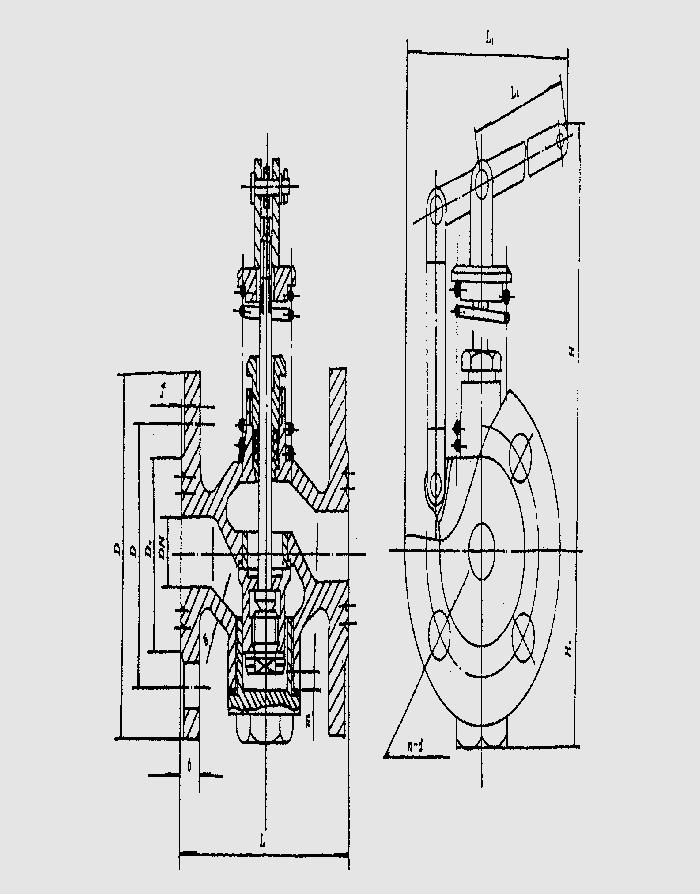

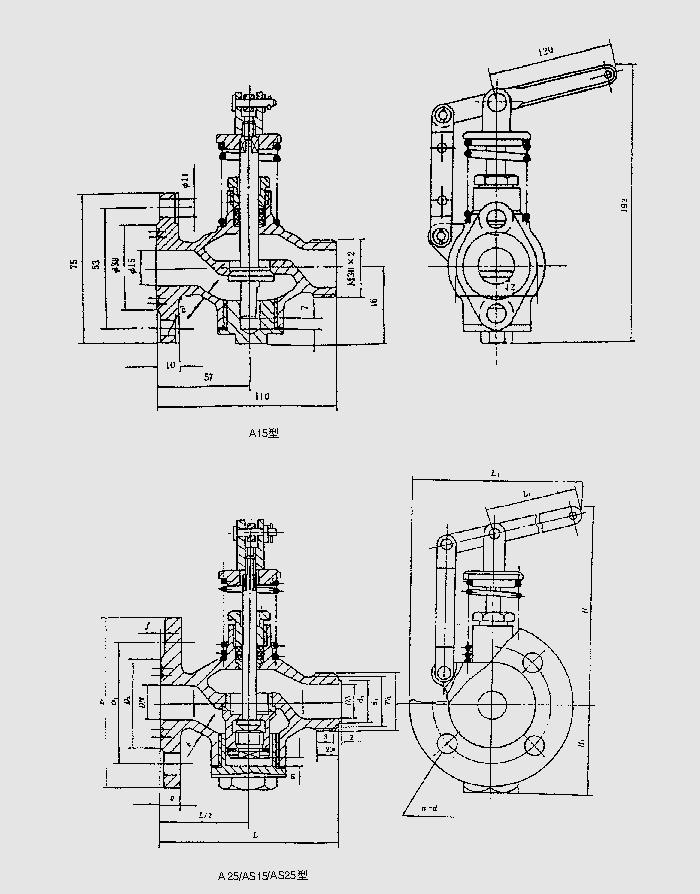

自閉式放泄閥A型基本尺寸Dimensions

公稱通徑	結構尺寸StructureDimensior						法蘭Flange							螺紋接頭ThreadJoint			升程 LiftRange	重量 Weight
DN(mm)	L	L1	L2	H	H1	6	D	D1	D2	b	f	n個	d	Th．	d1	d2	m	(kg)
25	136	183	130	168	62	6	105	73	36	12	1	4	13	M42×2	39	29	10	3.1
40	170	203	140	195	80	7	125	93	74	13	1	6	15				13	6.9

自閉式放泄閥AS犁基本尺寸Dimensions

公稱通徑	結構尺寸StructureDimensior						法蘭Flange							螺紋接頭ThreadJoint			升程 LiftRange	重量 Weight
DN(mm)	L	L1	L2	H	Hi	6	D	D1	D2	b	f	n個	d	Th．	d1	d2	m	(kg)
15	130	165	120	146	46	4	80	55	40	12	2	4	11	M30×2	27	19	7	1.75
125	160	183	130	168	62	6	100	75	60	14	2	4	11	M42×2	39	29	10	3.64
140	200	203	140	195	80	7	130	100	80	16	3	4	14				13	6.93
