DQ41F-16P低溫球閥

產品名稱：日韓豐滿少婦無碼內射:DQ41F-16P低溫球閥
產品型號：DQ41F
產品口徑：DN15-200mm
產品壓力：1.6Mpa
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥(fa)盛閥(fa)門制造有限公司主要生產DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)，可提(ti)供DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)價格，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)說明書，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)實物圖，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)結(jie)構圖，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)外形尺寸(cun)，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)執(zhi)行標準，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)工作原理，DQ41F-16P低(di)(di)(di)溫球(qiu)(qiu)閥(fa)作用特點。

DQ41F-16P低溫球閥產品規范
公稱壓力：1.6MPa
公稱通徑：15mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥門的左側向右流

DQ41F-16P低溫球閥主要零部件材料
閥體、閥蓋、閥桿：不銹鋼
球體：不銹鋼實心球
填料：PTFE
密封圈：PTFE或PCTFE

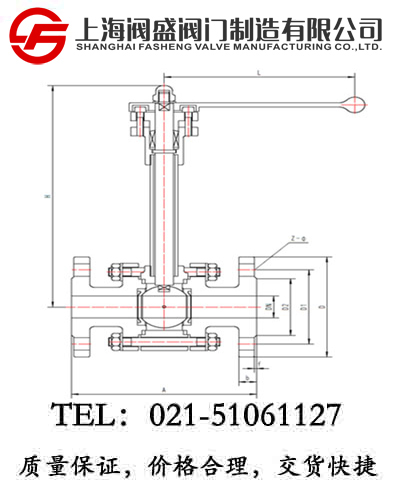

DQ41F-16P低溫球閥外型與連接尺寸

產品型號		DQ41F-16P低溫球閥									重量 (kg)
產品代號	通徑 DN(mm)	尺寸(mm)
		A	H	D	D1	D2	Z-Ф	b	f	L
222Q15AB2A3	15	130	207	95	65	45	4-14	16	2	140	4.2
222Q20AB2A3	20	150	239	105	75	55	4-14	16	2	160	5.6
222Q25AB2A3	25	160	254	115	85	65	4-14	16	2	180	7.2
222Q32AB2A3	32	180	280	135	100	78	4-18	18	2	200	11.3
222Q40AB2A3	40	200	292	145	110	85	4-18	18	2	200	13.8
222Q50AB2A3	50	230	322	160	125	100	4-18	18	3	250	18.6
222Q65AB2A3	65	290	354	180	145	120	4-18	18	3	320	32.8
222Q80AB2A3	80	310	375	195	160	135	8-18	20	3	320	46.2
222Q100AB2A3	100	350	420	215	180	155	8-18	20	3	360	60.3
222Q125AB2A3	125	400	452	245	210	185	8-18	22	3	500	101.6
222Q150AB2A3	150	480	491	280	240	210	8-23	24	3	700	166.2
222Q200AB2A3	200	600	544	335	295	265	12-23	26	3	900	274.6
